Exportação para Tekla® Structures

ÍNDICE

• Exportação para Tekla® Structures de CYPECAD, de Novo Metal 3D e das Estruturas 3D integradas de CYPECAD
  • Elementos exportados
  • Opções de exportação
  • Requisitos para a exportação para Tekla Structures

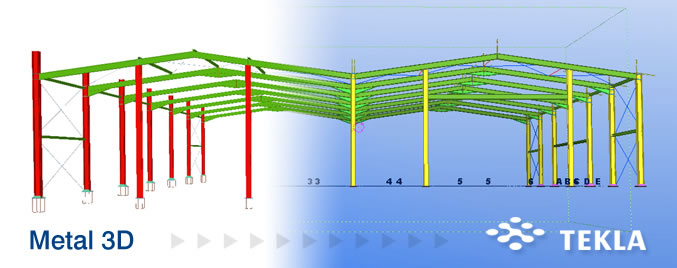

Exportação para Tekla® Structures de CYPECAD, de Novo Metal 3D e das Estruturas 3D integradas de CYPECAD

Elementos exportados

CYPECAD, as Estruturas 3D integradas de CYPECAD e Novo Metal 3D podem exportar a estrutura calculada e dimensionada para Tekla Structures(v 12.0, 12.1, 13.0, 13.1, 14.0, 14.1, 15.0 SR1 y 16.0).

No CYPECAD, nas Estruturas 3D integradas de CYPECAD e no Novo Metal 3D, pode introduzir as acções exteriores que actuam sobre a sua estrutura, obter o seu dimensionamento óptimo. Além disso, com os módulos Ligações I , Ligações II, Ligações III e Ligações IV, pode gerar os pormenores construtivos das ligações soldadas e aparafusadas de perfis em duplo T de aço laminado e composto.

Pode exportar todo este trabalho para Tekla Structures e dispor nesse programa do modelo 3D com:

• Os perfis laminados, enformados e compostos pormenorizados a seguir:



  Perfis laminados Duplo T laminado T laminado U laminado Angular laminado Angular simétrico laminado Chapas de ligação Redondo maciço Quadrado maciço

  Perfis compostos Duplo T composto (sem rigidificadores de alma) Duplo T composto abas distintas (sem rigidificadores de alma) U composto (sem rigidificadores de alma) Caixão composto (sem rigidificadores de alma) T armado

  Perfis enformados U enformado simples U enformado rigidificado Z enformado simples Z enformado rigidificado Angular enformado simples Caixão enformado Tubo circular

• As peças de alumínio dimensionadas no Novo Metal 3D e nas Estruturas 3D integradas de CYPECAD.
• Os restantes perfis definidos como barras genéricas.
• Se possui a licença que contém os módulos Exportação para Tekla e Ligações I de CYPE Ingenieros, também possuirá em Tekla Structures das ligações implementadas pelo módulo Ligações I - Soldadas para Naves.
• Se possui a licença que contém os módulos Exportação para Tekla e Ligações II de CYPE Ingenieros, também possuirá em Tekla Structures das ligações implementadas pelo módulo Ligações II - Aparafusadas para Naves.
• Se possui a licença que contém os módulos Exportação para Tekla e Ligações III de CYPE Ingenieros, também possuirá em Tekla Structures das ligações implementadas pelo módulo Ligações III - Soldadas para Edificação.
• Se possui a licença que contém os módulos Exportação para Tekla e Ligações IV de CYPE Ingenieros, também possuirá em Tekla Structures das ligações implementadas pelo módulo Ligações IV - Aparafusadas para Edificação.

Deste modo, poderá dispor de todas as prestações e possibilidades que lhe oferece Tekla Structures:

• Para engenharia
• Desenhos de projecto (alçados, plantas, pormenores 3D …)
• Revisões de desenhos automáticas ao realizar modificações no 3D.
• Listas de pedido de material.
• Publicação do modelo na Internet.
• Para oficina
• Numeração marcada da obra.
• Desenhos de oficina (pormenorização).
• Geração de ficheiros CNC para as máquinas de oficina.

Opções de exportação

Tanto no CYPECAD como no Novo Metal 3D a exportação para Tekla Structures realiza-se desde o menu Arquivo > Exportar > Tekla®.

Existem duas opções para exportar para Tekla Structures:

• Só geometria e características de nós e barras (não é necessário possuir o módulo Exportação para Tekla)
  Exporta para o programa Tekla® Structures a geometria e os perfis de aço da estrutura mencionados no ponto Elementos exportados. Não é necessário calcular nem dimensionar a estrutura antes da exportação. Não inclui a exportação de ligações, pelo que também não é necessário calcular as ligações antes de exportar.

• Pormenor completo da estrutura, inclusive ligações
  (requer o módulo Exportação para Tekla, mais o módulo Ligações I , Ligações II, Ligações III ou Ligações IV)

  Exporta para o programa Tekla® Structures a geometria da obra, os perfis de aço dos tipos mencionados no ponto Elementos exportados, e o pormenor correspondente das ligações de aço calculadas e dimensionadas pelo módulo Ligações I , Ligações II, Ligações III e Ligações IV. É necessário calcular a obra e as ligações antes de exportar para Tekla Structures.

  Para utilizar esta opção, é necessário que a licença de utilização possua o módulo Exportação para Tekla, em combinação com algum destes módulos de Ligações:
  • Com o módulo Ligações I – Soldadas para Naves, exporta as ligações soldadas dimensionadas por este módulo
  • Com o módulo Ligações II – Aparafusadas para Naves, exporta as ligações aparafusadas dimensionadas por este módulo
  • Com o módulo Ligações III – Soldadas para Edificação, exporta as ligações soldadas dimensionadas por este módulo
  • Com o módulo Ligações IV – Aparafusadas para Edificação, exporta as ligações aparafusadas dimensionadas por este módulo

Requisitos para a exportação para Tekla Structures

Para que CYPECAD ou Novo Metal 3D possam exportar para Tekla Structures deve ter em conta os seguintes aspectos:

• Deve ter instalado "Microsoft .NET Framework 2" (software de livre descarga e utilização). Se este software da Microsoft não estiver instalado no seu computador, tanto o CYPECAD como Novo Metal 3D quando se exportar para o Tekla solicitarão o seu consentimento para instalá-lo.
• Deve ter instalado o programa Tekla Structures (v 12.0, 12.1, 13.0, 13.1, 14.0 e 15.0 SR1), os módulos de Tekla Structures Visualizador, Gestão de projecto e Editor de desenhos não podem importar a informação que proporciona o Novo Metal 3D ou as Estruturas 3D integradas de CYPECAD.
• A licença de utilização dos programas de CYPE Ingenieros, deve possuir os seguintes requisitos:
  • CYPECAD (v.2010) para exportar a estrutura de CYPECAD.
  • Novo Metal 3D (v.2009.1) para exportar a estrutura de Novo Metal 3D.
  • CYPECAD e Novo Metal 3D para exportar as estruturas 3D integradas de CYPECAD (v.2009.1).
  • O módulo Ligações I – Soldadas para Naves com perfis laminados e compostos em duplo T e Exportação para Tekla se deseja que a exportação inclua os pormenores de ligações soldadas deste módulo (opção Pormenor completo da estrutura, inclusive ligações).
  • O módulo Ligações II – Aparafusadas para Naves com perfis laminados e compostos em duplo T e Exportação para Tekla se deseja que a exportação inclua os pormenores de ligações aparafusadas (opção Pormenor completo da estrutura, inclusive ligações).
  • O módulo Ligações III - Soldadas para edificação com perfis laminados e compostos em duplo T e Exportação para Tekla se deseja que a exportação inclua os pormenores de ligações soldadas deste módulo (opção Pormenor completo da estrutura, inclusive ligações).
  • O módulo Ligações IV - Aparafusadas para edificação com perfis laminados e compostos em duplo T e Exportação para Tekla se deseja que a exportação inclua os pormenores de ligações aparafusadas deste módulo (opção Pormenor completo da estrutura, inclusive ligações).
